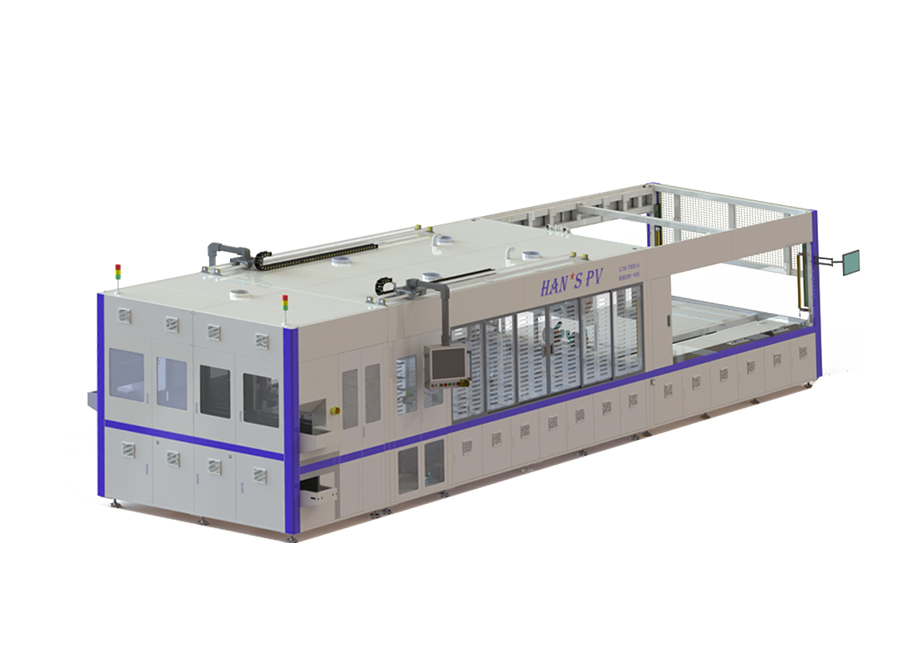

划焊一体机

产品特点 1.设备高产能、低碎片碎片率<万/3、自主研发激光系统，产品切割后效率损失低，性能好强度高；
2.设备广泛的产品兼容性：兼容铝背场电池，双面PERC电池，TOPCon,HJT,IBC高性能电池以及230大片与100-140UM厚度的薄片；
3.设备可配置精准入串焊机料盒功能，可节省人力减少人员换料盒的动作及损耗。可配置集中供料或AGV对接功能，缓存料盒>16个全自动上下料及对接，可减少操作人员及操作次数。

产品应用

用于🍌高效光伏组件生产中的划片及串焊工艺，替代常规激光划裂与串焊机分体设备，设备性价比更高,具有节省场地、操作人员、管理成本等优势。

产品参数

项目	技术指标	备注
基本功能	全自动激光无损切割划片+红外串焊	划片段碎片率≤0.05%
产能(划二半片)	≥6800P/H(5~13BB),≥6300P/H(16BB)
电池片尺寸	156x156~230x230,厚度120~300μm
划片功能	划二/划三	可选升级切换(划四~划六)
总碎片率	≤0.25%(以A级电池片为准)	划片段碎片率≤0.05%
开机率/故障率	≥95%,故障率≤5%
激光平均功率	开槽激光器≥50w,裂片激光器≥300w	调整范围：10%～100%
激光器寿命	≥30000小时，质保20000小时
焊带尺寸	圆形焊带φ0.2-0.35mm	可选焊带砸扁及折弯功能
露白	≤0.3mm(焊带偏离主栅中心最大距离)
电池片规格兼容性	常规双面PERC电池、TOPCon电池、HJT异质结电池
焊接方式	红外焊接+加热皮带	含NG剔除
定位方式	主栅+边缘检测
主栅线数量	5BB-23BB
串最大长度	L≤1300mm	串长误差≤±1mm,串直线度误差±0.3mm
片间距误差	负0.5mm至6mm可调；
串EL检测	隐裂、断栅、虚焊、明暗片、亮片、划伤、电池原材污、黑斑等
功能	MES端口预留：参数设置、故障诊断、报警、产品统计、状态记录等。
电力供应	380V/50Hz/45kW(最大耗电)	三相五线
压缩空气	0.6~0.8MPa,≥2800L/min
设备尺寸	9950mm(长)×2450mm(宽)×2520mm(高)
控制方式	PLC+ IPC
