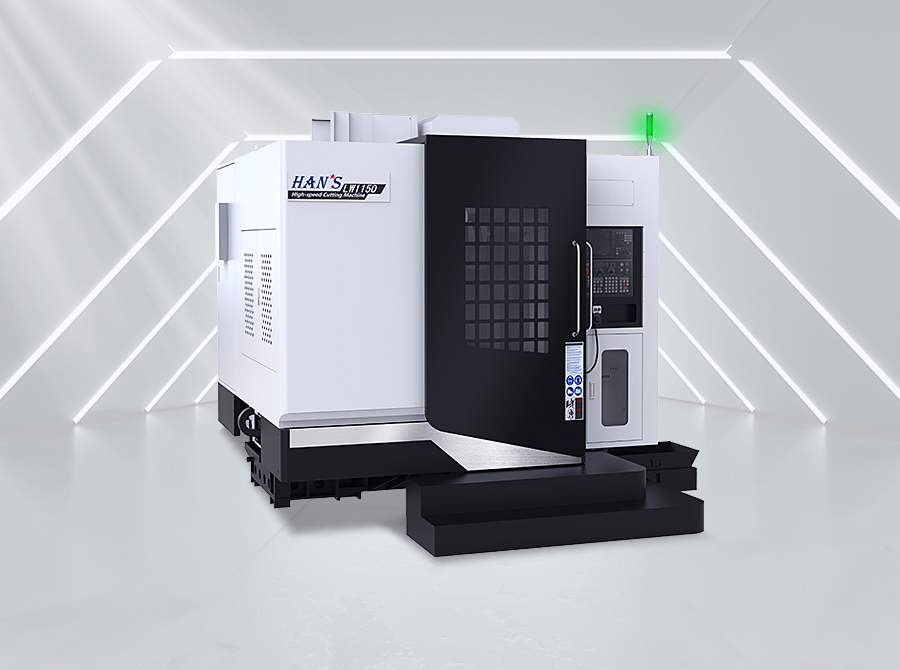

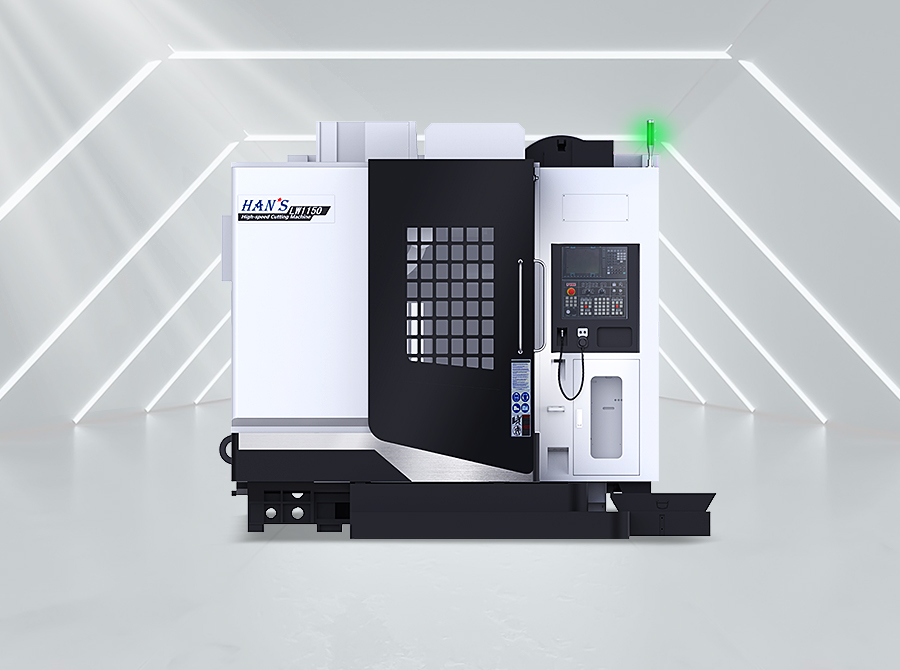

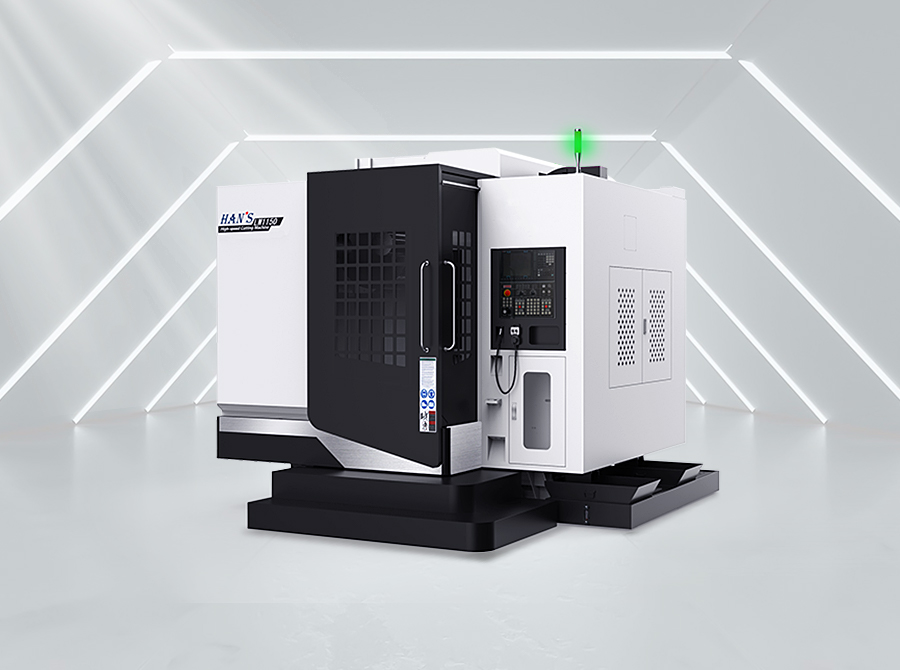

立卧式加工中心LW1150

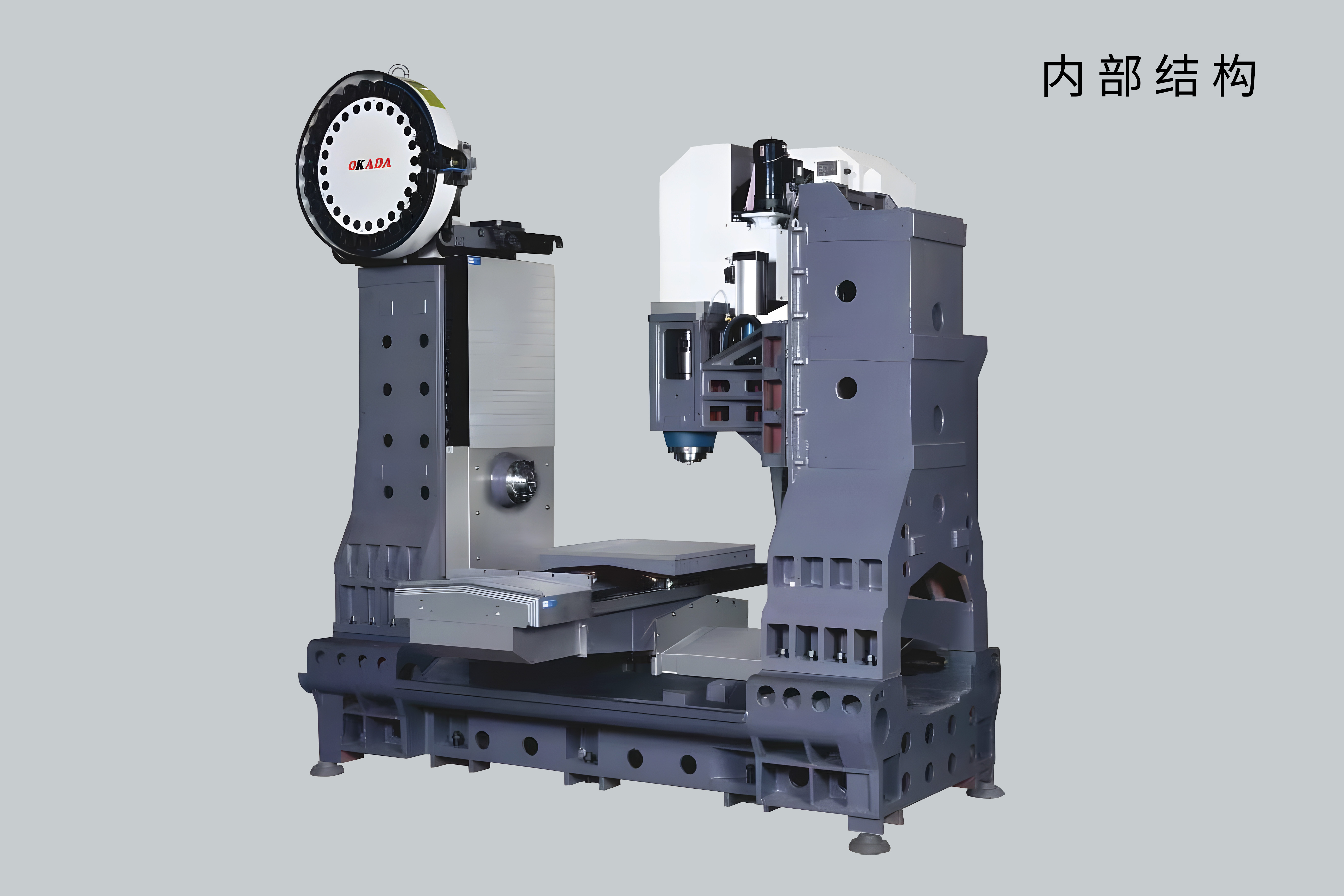

产品特点 1、立卧式加工中心是由一台卧式加工中心和一台立式加工中心组合而成；
2、立卧共同使用1套工作平面系统，并装有回转分度装置，可任意旋转角度实现多面复合加工；
3、一次装夹即可完成5面加工，打破了传统加工模式，提高加工效率、空间精度；
4、可直线和圆弧插补切削，一次性完成铣、镗、钻、扩、铰、攻丝等加工工序；
5、BT40直驱式直结主轴，高效率攻牙，转数为12000rpm；
6、48min的快速移动速度和切削速度，缩短加工时间，提高效率；
7、X/Y/Z轴导轨均采用加宽线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应；
8、48T刀臂式变频刀库，高速度、低惯性降低扣刀冲击力，专利型气压。

产品应用

广泛应用于通用加工、新能源汽车关键部件、医疗、5G、显示器后盖、模具等行业。

产品参数

表一:

项目	立卧式加工中心LW1150	单位	HW1150
工作范围	X轴行程	mm	1100
	Y轴行程	mm	立式:650 卧式:600
	Z轴行程	mm	立式:500 卧式:650
工作台	工作台夹装面积	mm	500*500
	最大工作载量	kg	500
	T槽尺寸	mm	5-18*100
主电机	最高转速	rpm	立式:12000 卧式:10000
	额定扭力 (卧式)	Nm	52.5
	额定扭力（立式)	Nm	35.8
	额定功率（卧式)	Kw	11
	额定功率（立式)	Kw	7.5
换刀系统	刀具型式		BT40
	刀库数量	Pockets	立式:24T 卧式:24T
	刀库形式		刀臂式刀库
	最大刀具直径	mm	80/150
	最大刀具长度	mm	350
	最大刀具重量	Kg	8
进给	切削速度(X/Y/Z)	m/min	20/20/20
	快速移动速度(X/Y/Z)	m/min	36/36/36
	定位精度(X/Y/Z)	mm	±0.005
	重复定位速度(X/Y/Z)	mm	0.003
机械参数	机械尺寸（含水箱）	mm	350037003020
机械参数	设备重量	kg	9500

表二：立卧式加工中心LW1150配置

标准配置	选配配置
三菱M80A系统	FANUC系统
刀臂式刀库	油雾回收机
全封闭式防护罩	高速主轴/大刀库容量
自动化中央润滑系统	主轴中心出水系统（CTS）
热交换器	对刀仪
工具箱	无线测头
地基螺丝垫块	断刀检测系统
