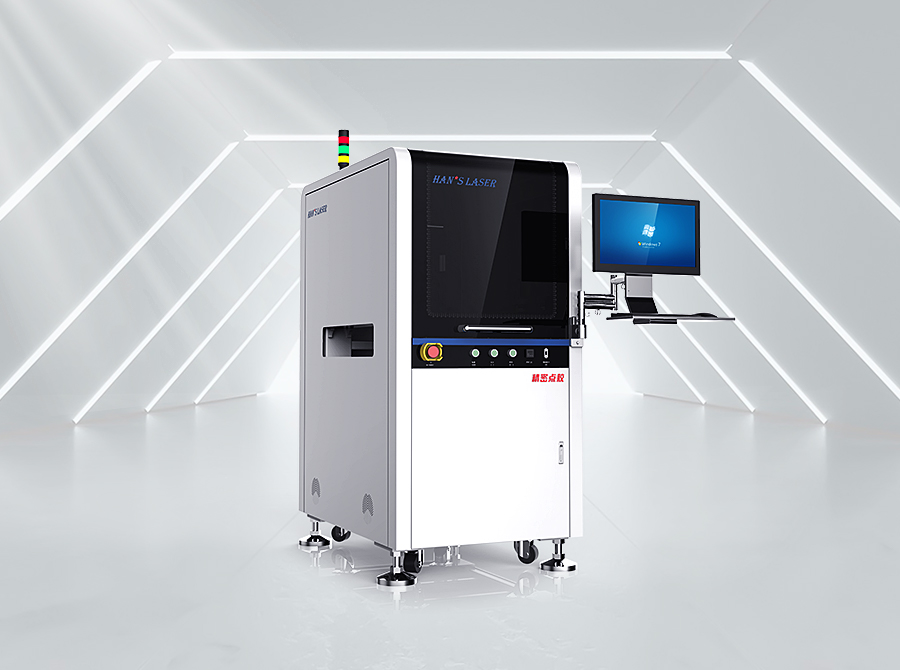

精密在线高速点胶机HDM-G3045

产品特点 1、高精度直线电机+光栅尺，重复运动精度±2um；
2、最高速度1500mm/s，最大加速度1.5g；
3、轨道宽度自动调节，单、双传输轨道可选；
4、一体化机架设计，结构稳定，高速运行快、准、稳；
5、兼容单阀、双阀、倾斜等多种点胶功能模块，可快速切换不同工艺应用；
6、自研点胶+视觉软件，灵活的软件控制及精确的视觉算法，保证点胶的作业良率。

产品应用

适用范围：

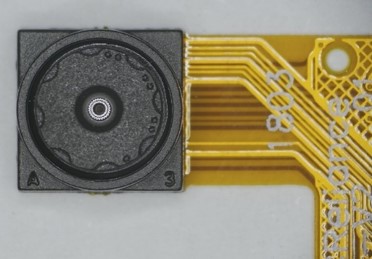

1、摄像头及指纹识别模组；

2、热熔胶粘接；

3、摄像头模组；

4、芯片底部填充；

5、围坝与填充；

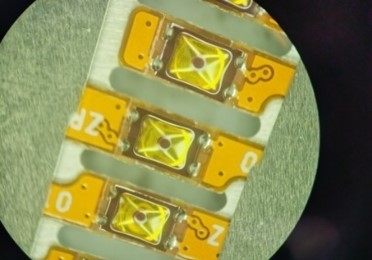

6、LED封装；

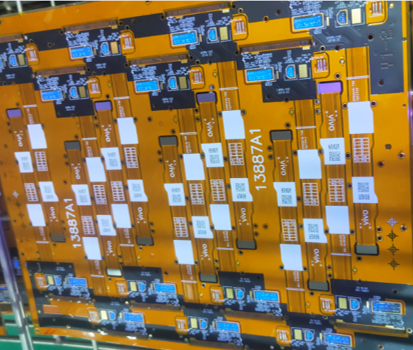

7、FPC元器件补强。

展开更多 +

产品参数

机型		HDM-G3045
控制系统		Windows系统+运动控制卡+智能点胶软件
基本参数	电气需求	AC220V/1.8KW/6Bar
	运动类型	伺服电机+滚珠丝杆
	XY轴行程	X:400mm Y:600mm
	XY轴速度	≤1000mm/sec，加速度1.0g
	Z轴负载	≤5kg
	整机重量	750kg
加工重复定位精度		≤±0.02mm
&nb💦sp; 最大点胶幅面（单阀）		280x450 mm
输送线适用产品	长度	≤300 mm
	宽度	100-450 mm
	厚度	0.4-6 mm
	传送速度	2--14m/min
视觉系统		1.3M pixel
适用上下料生产线高度		900±20 mm
过板高度		上：34mm 下：30mm
设备主机外形尺寸		796（宽）x1215（深）x1640（高） mm(供参考，以实际为准)

工作环境要求：

工作环境	5℃~30℃
运输环境	-25℃~55℃
工作湿度	45%~75%
电力需求	1P AC220V，50/60HZ，1.8KW
电网波动	＜±10%
电网地线	符合机房国标要求
压缩空气	压力：0.5-1.2MPa（压缩空气应经过除水除油后经过空气干燥机，再进入设备）
避免使用的场所	a.垃圾、灰尘、油雾多的场所； b.震动以及冲击多的场所； c.易燃易爆物的场所； d.高频干扰源附近的场所；
