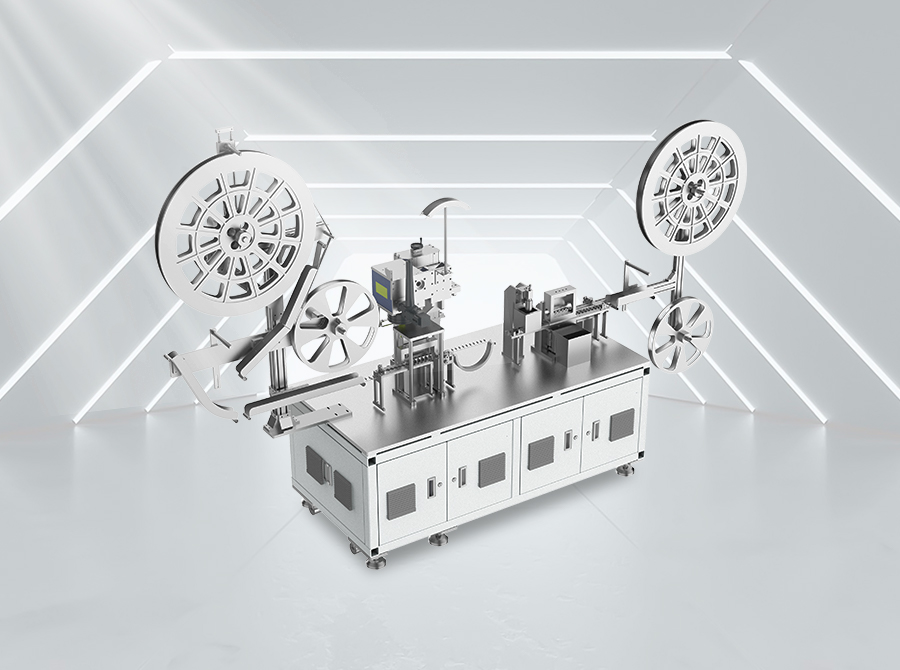

连接器料带焊接检测自动化系统

连接器料带焊接检测自动化系统

产品特点 1.夹具定位准确
2.设备尺寸紧凑，尺寸小
3.适用产品范围广
4.易维护，效率高

产品应用

【应用领域】

主要应用于消费电子行业：料带端子、接插件、对插头等。


产品参数

系统组成：

         本系统由激光器、焊接工作台（送料组件、焊接定位组件、检测组件、 NG剔除组件、 收料组件）等组成，采用自动送料来实现对料带类产品的焊接，焊接强度可靠，焊缝美观🤡。


工作流程：

自动送料→自动压紧焊接→自动视觉检测→自动NG剔除→自动隔离收料。



性能指标和技术参数

系统名称

连接器自动焊接系统

激光器

SFP150

控制方式

工业PLC+控制卡

驱动方式

伺服电机+滚珠丝杆+气缸

平台行程

200mm

轴重复定位精度

±0.02mm

自动化程度

自动上下料，自动焊接

工作台重量（kg）

400kg

电力需求

AC220V±5%/50Hz/30A

额定功率

5kw

外形尺寸（长x宽x高）

1800mm（不含料卷）*800mm*2200mm
