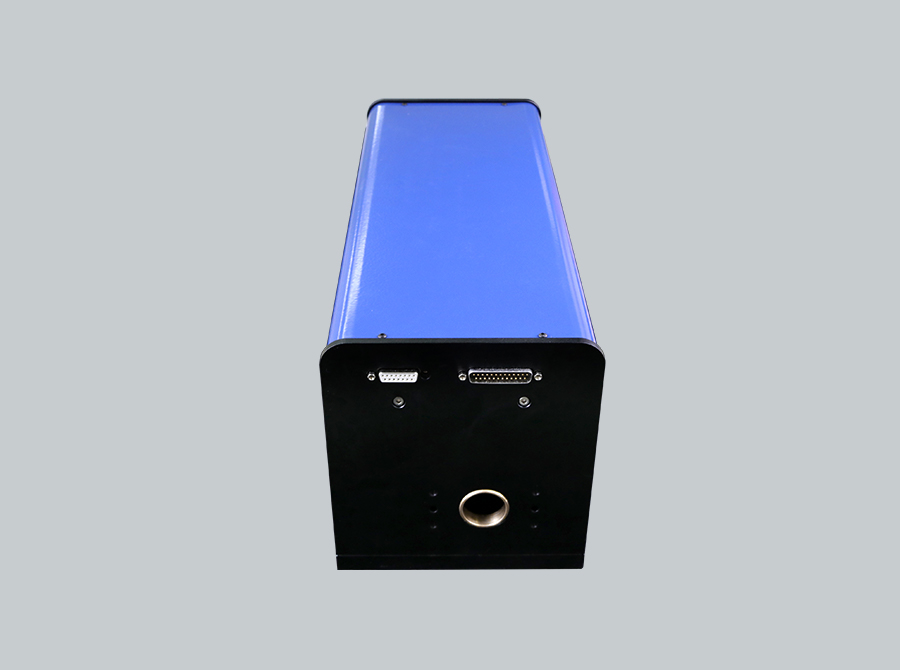

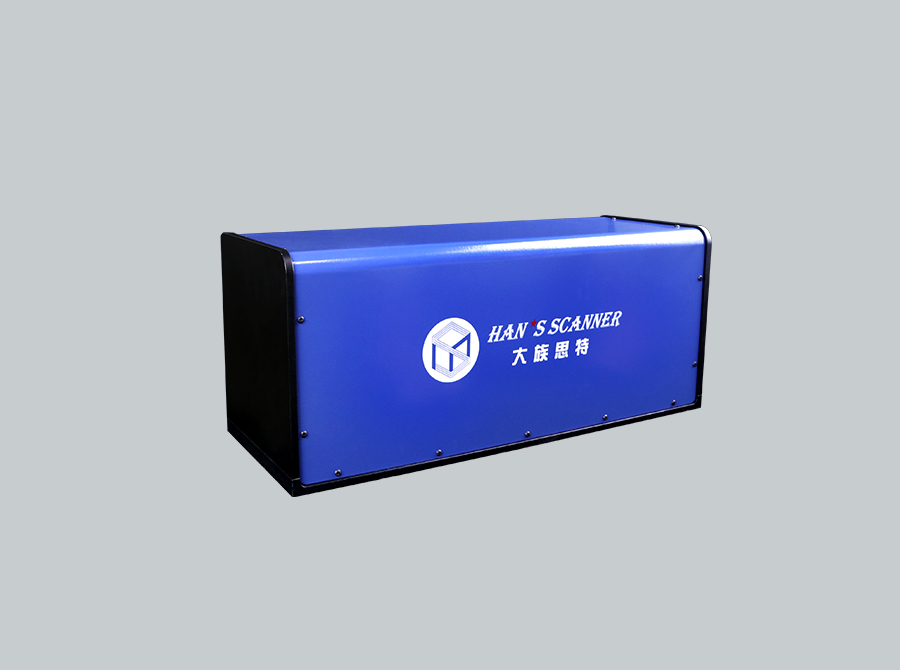

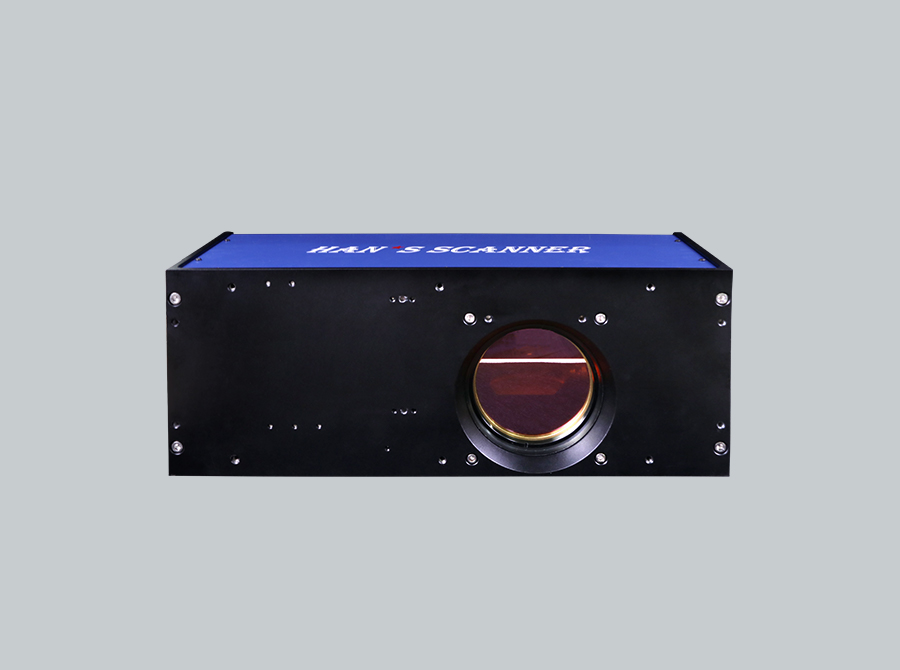

三维大幅面动态调焦系统

产品特点 1.三维大幅面动态调焦系统解决了传统激光扫描振镜只能实现平面扫描和小范围扫描的问题，利用振镜电机和音圈电机的组合，实现三维曲面及大幅面的快速扫描；
2.系统集成度高，安装及使用简便；
3.与电脑通信采用TCP/IP通信协议，可实现1台电脑对多台系统的控制；光路设计中考虑了不同幅面的激光聚焦效果，保证在工作范围内实现最小激光光斑点，使能量更为集中。

产品应用

主要应用于大幅面CO2打标，3D打印，激光模切、激光精密标刻等高端加工领域。

产品参数

	CO2	红外IR		紫外Ultraviolet
电机摆动角度 (°)	±11	±11		±11
系统校正定位精度	≤0.1mm（工作范围e≤800mm*800mm）	≤0.1mm（工作范围≤800mm*800mm）	≤0.1mm（工作范围≤800mm*800mm）
重复标刻精度(urad)	2	2		5
最大增益漂移 (ppm/k)	80	80		8
最大零位漂移 (uRad/k)	15	15		15
8小时连续工作漂移 (mRad)	≤0.3	≤0.3		≤0.1
跟随误差 (ms)	≤0.70	≤0.30/≤0.45/≤0.7		≤0.45
波长 (nm)	10600	1064		355
入射光斑直径（mm）	15	7/10		6
通光直径(mm)	30	14/20/30		20
最大激光功率 (W/cm²)	1000	1500		300

CO2激光器配置实例

工作范围 (mmmmmm)	最小光斑直径1/e² (um)	工作距离 (mm)
1001000	181	96.5
25025010	304	241.5
500500150	568.2	550.5
750750300	832	860.5
10001000500	1096	1169.5
12501250700	1360	1478.5
15001500900	1625	1788.5
200020001400	2145	2407.5

紫外激光器配置实例

工作范围 (mmmmmm)	最小光斑直径1/e² (um)	工作距离 (mm)
20020030	11	212
30030050	15	309
500500100	26	556
700700150	34	804
10001000240	46	1175
12001200320	55	1423

14mm 红外激光器配置实例

工作范围 (mmmmmm)	最小光斑直径1/e² (um)	工作距离 (mm)
20020040	45.2	177.4
25025060	52.1	239.3
30030080	60.7	301.2
350350100	70	363.0
400400120	79.3	425.0
