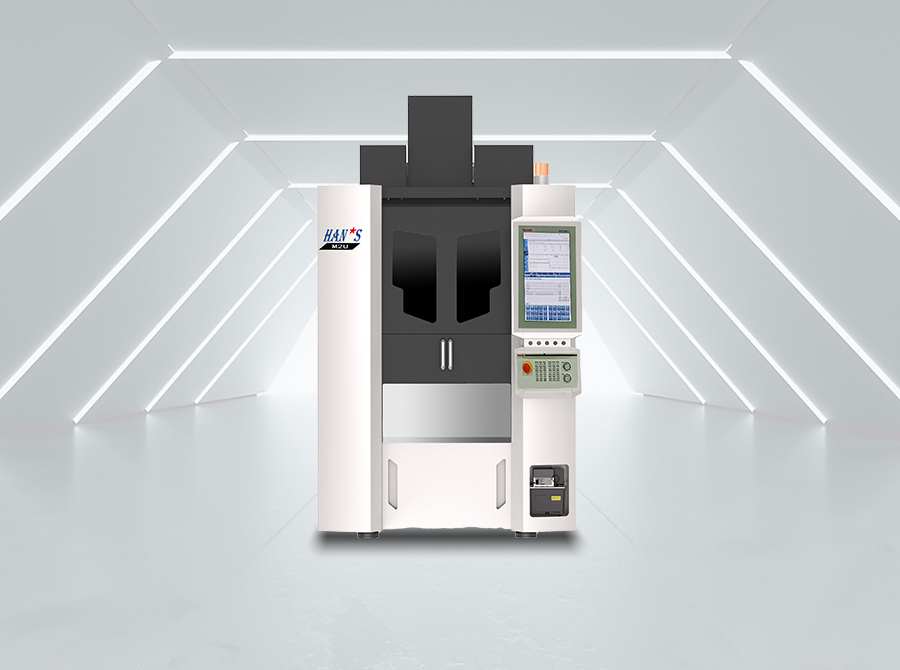

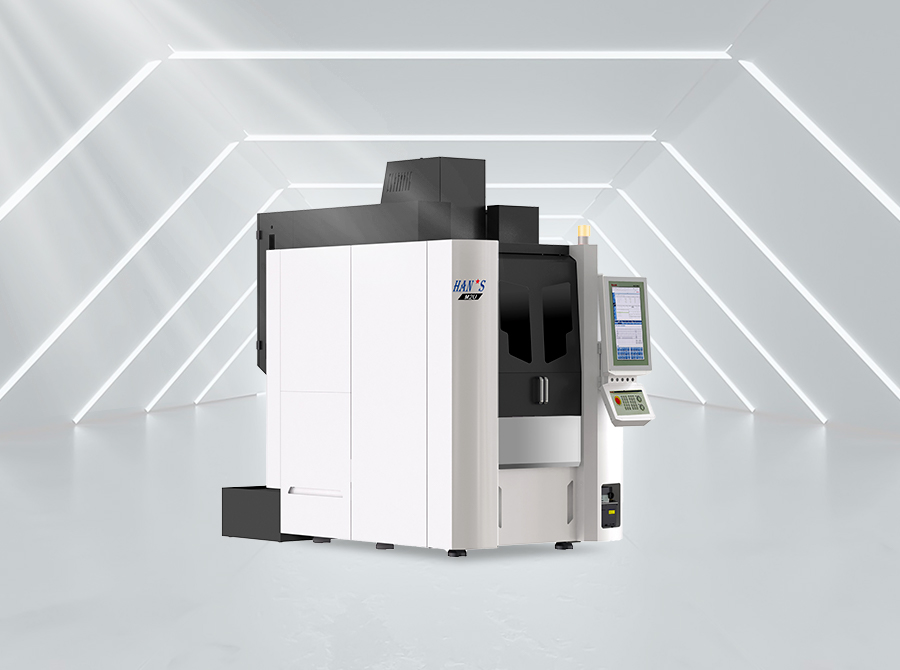

五轴联动智能精密加工中心M2U

产品特点 1. 32T链条式伺服刀库,轻易满足复杂零件多加工需求；
2. X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应；
3. 标配德国力士乐五轴数控系统，有效保证整体控制精度的稳定性和操作的便利性；
4.机床水箱采用多层过滤系统结构，为工件加工提供良好的切削液，保证机床高质量加工；
5. 高刚性转台本体结构，合理的内部结构设计，保证转台传动精度的稳定性。

产品应用

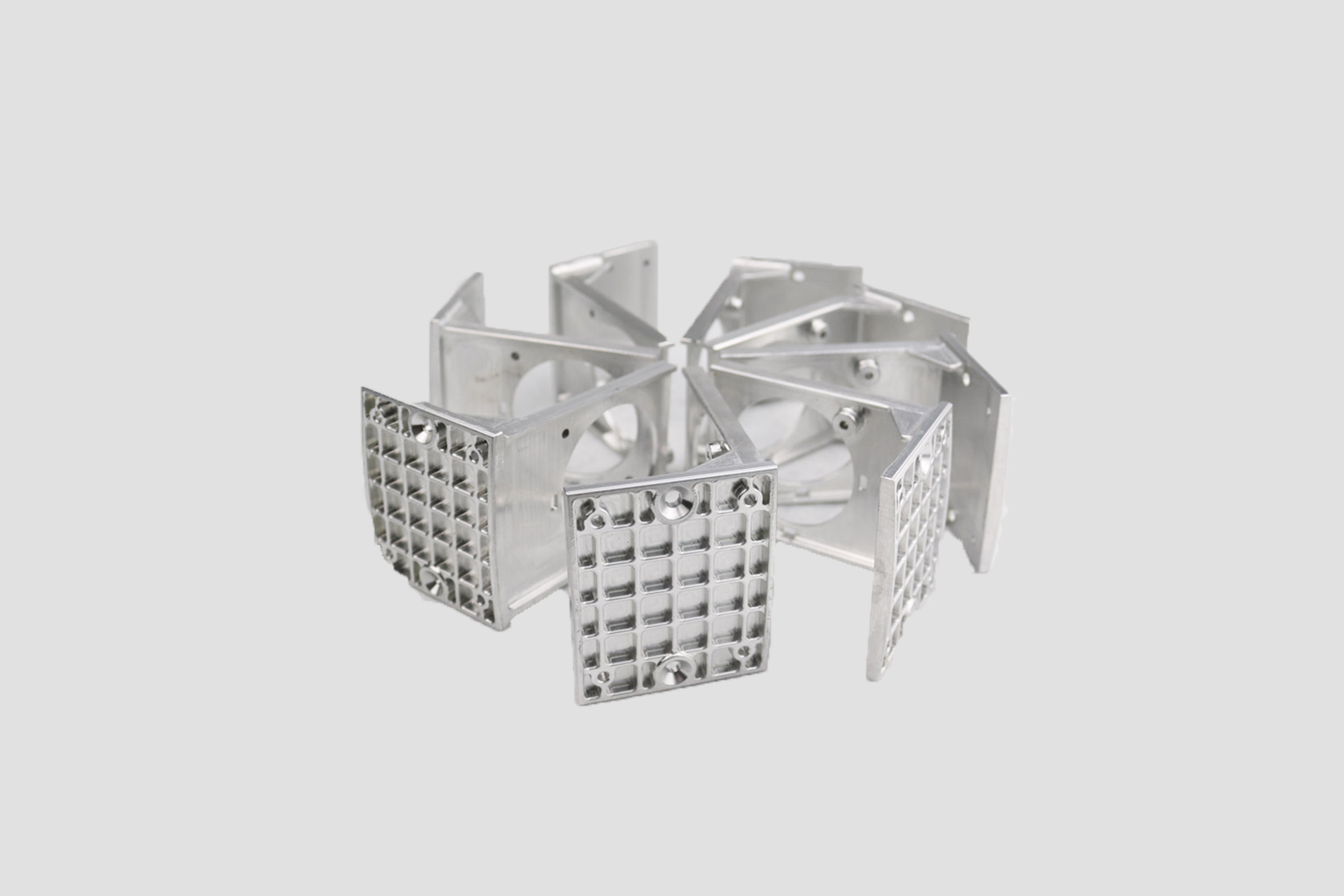

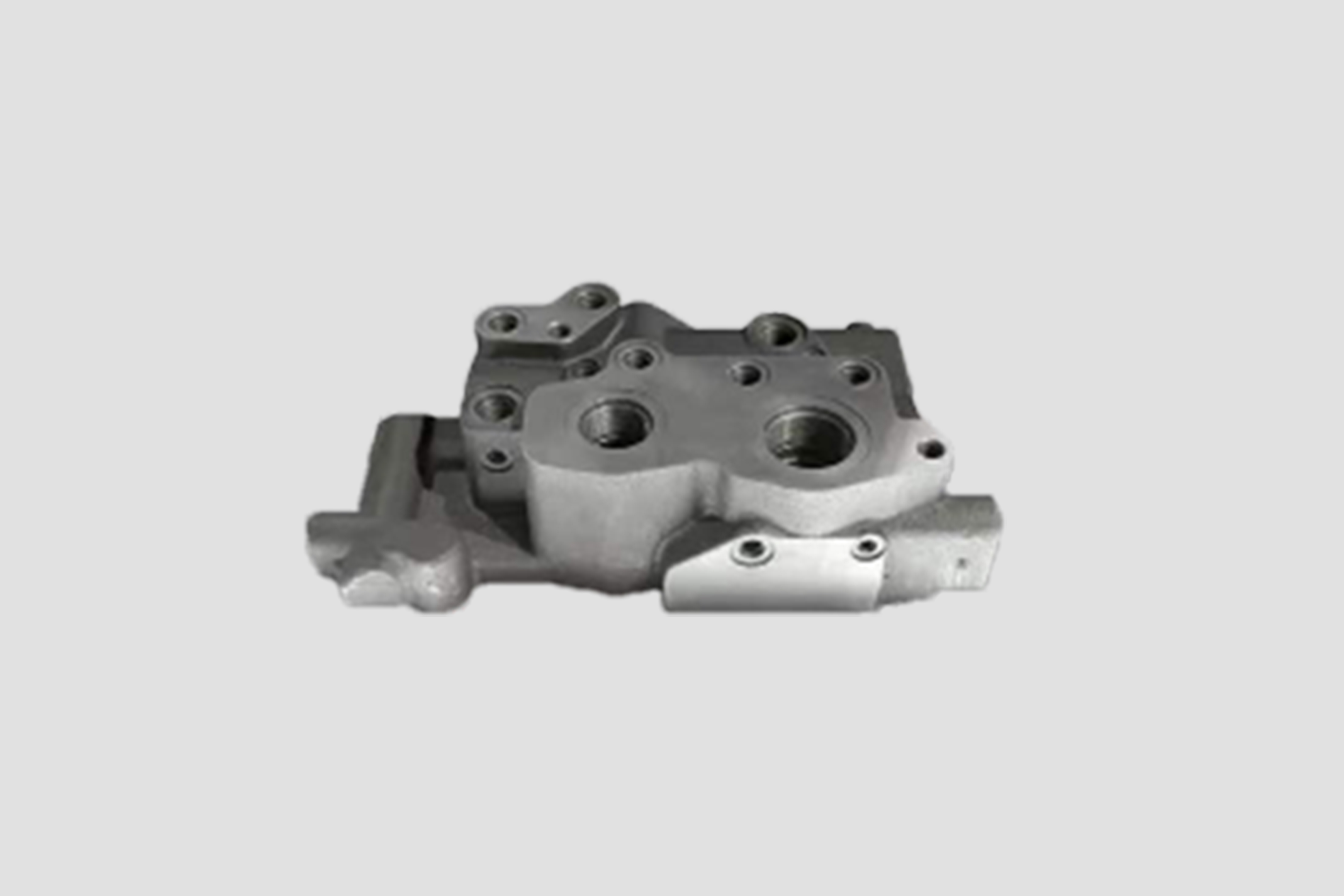

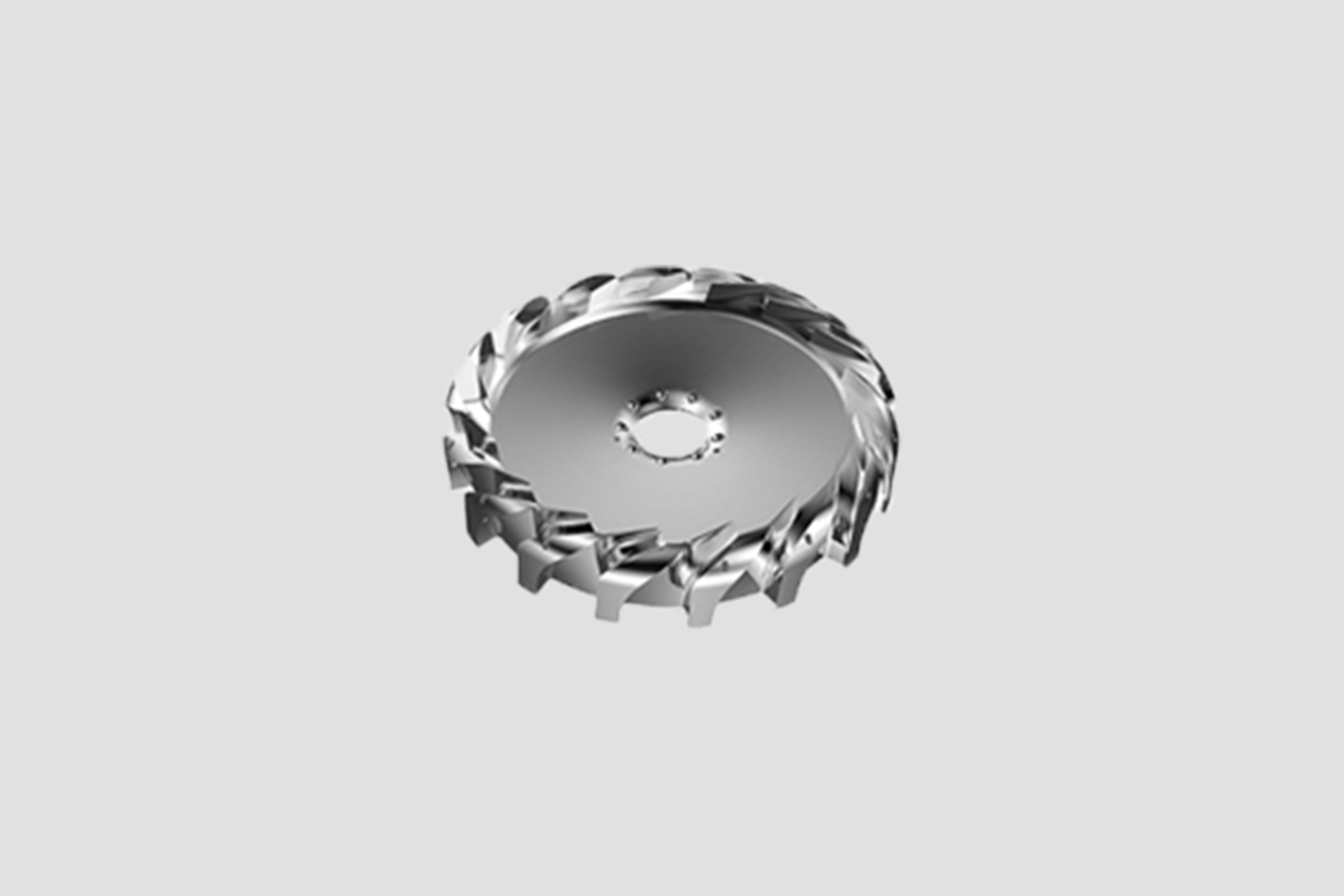

模具制造/新能源汽车工业/高精密医疗设备/精密机械制造/精密五金/其他精密零件加工。

展开更多 +

产品参数

工作范围	单位	相关参数
X/Y/Z轴行程	mm	400/400/400
B/C轴旋转角度	°	±120°/360°
旋转工作台
工作台盘面尺寸	mm	φ260
工作台夹装面积	mm	φ260 x 280
最大工作件量	Kg	50
驱动方式	type	DDR
主轴及主轴电机
主轴驱动方式	type	内装式直连主轴
主轴锥孔型式	type	BBT30
最高转数	rpm	15000
额定扭力	Nm	24
额定功率	kw	7.5
自动换刀系统
刀具数量	把	32
刀库型式	type	链条式伺服刀库
最大刀具长度	mm	80
进给及精度
切削速度（X/Y/Z)	min	20/20/20
切削速度（B/C)	rpm	20/40
快速移动速度（X/Y/Z)	m/min	30/30/30
快速移动速度（B/C)	rpm	20/20
定位精度（X/Y/Z)	mm	0.004
定位精度（B/C)	弧秒	20
重复精度（X/Y/Z)	mm	0.003
重复精度（B/C)	弧秒	4
机械参数
机械长度宽度高度（不含水箱）	mm	250014002350
机械重量	kg	4200
